L’installation d’une boîte d’encastrement constitue une étape fondamentale dans la mise en place d’une installation électrique sécurisée et conforme aux normes en vigueur. Bien que cette opération puisse sembler accessible au premier abord, elle exige une compréhension précise des techniques et des bonnes pratiques pour garantir à la fois la sécurité des occupants et la durabilité de l’installation.
Pourquoi la boîte d’encastrement est indispensable à toute installation électrique 🔌
La norme NFC 15-100 est essentielle pour garantir la sécurité des installations électriques en France. Elle définit les règles de sécurité à suivre, notamment l’utilisation de boîtes d’encastrement pour protéger les connexions électriques.
La boîte d’encastrement remplit plusieurs fonctions critiques dans un système électrique résidentiel ou commercial. Elle constitue l’élément de base permettant d’accueillir et de protéger l’ensemble des connexions électriques, qu’il s’agisse de prises de courant, d’interrupteurs ou de dispositifs d’éclairage. Sans cet équipement, les fils demeureraient exposés, créant des risques importants de court-circuit, d’électrocution ou d’incendie.
La protection offerte par une boîte d’encastrement répond à des exigences normatives strictes, notamment la norme NFC 15-100, qui impose l’utilisation d’un boîtier électrique mural pour toute installation électrique encastrée. Cette norme s’appuie sur des décennies de retours d’expérience et de statistiques de sécurité pour définir des standards qui réduisent considérablement les risques d’accidents électriques.
Au-delà de l’aspect normatif, la boîte d’encastrement joue un rôle déterminant dans la limitation de la propagation des flammes en cas de départ de feu. Conçue avec des matériaux auto-extinguibles, elle offre une protection passive qui peut s’avérer décisive en situation d’urgence. L’installation sécurisée de cet élément est donc bien plus qu’une simple formalité administrative : il s’agit d’une mesure de protection du patrimoine et des personnes.
La diversité des modèles disponibles et leur sélection appropriée 🛠️
Le marché propose une variété importante de boîtes d’encastrement, chacune conçue pour répondre à des conditions spécifiques de pose. Le choix du modèle adéquat constitue une étape décisive qui conditionne la qualité et la pérennité de l’installation. Une erreur à ce stade peut entraîner des complications lors de la pose et compromettre la conformité de l’installation.
Les boîtes pour cloison sèche s’adressent spécifiquement aux installations dans des plaques de plâtre, matériau très répandu dans la construction moderne. Ces modèles disposent de systèmes de fixation adaptés à la faible densité du plâtre. Les boîtes de maçonnerie, par contraste, sont destinées à être scellées dans de la brique, du béton ou des cloisons pleines, nécessitant une approche de fixation radicalement différente, basée sur le scellement dans le matériau lui-même.
Les modèles multi-matériaux offrent une polyvalence appréciable pour les chantiers hétérogènes, car ils peuvent s’adapter à différents types de cloisons selon la méthode de fixation employée. Les versions DCL, quant à elles, sont spécialisées comme dispositifs de connexion luminaire, permettant un raccordement direct et sécurisé des appareils d’éclairage. En termes de configuration, on rencontre des boîtes de 1, 2, 3 ou 4 postes, de formes rondes, rectangulaires ou carrées, répondant ainsi à des besoins de capacité et d’encombrement variés.
| Type de boîte 📦 | Application | Mode de fixation | Matériaux compatibles |
|---|---|---|---|
| Cloison sèche | Plaques de plâtre | Pattes ressort | Plâtre, carton-plâtre |
| Maçonnerie | Cloisons pleines | Scellement | Brique, béton, pierre |
| Multi-matériaux | Installations mixtes | Combiné (scellement + vis) | Divers (adaptabilité) |
| DCL (luminaire) ⚡ | Raccordement luminaires | Intégré | Tous types de cloisons |
Pour choisir la bonne boîte d’encastrement, identifiez le type de cloison (plaque de plâtre, brique, etc.) et sélectionnez une boîte adaptée, comme les modèles spécifiques pour cloison sèche ou maçonnerie.
Les outils et matériaux essentiels pour une installation réussie ⚒️
La qualité du travail dépend fortement de la maîtrise des outils appropriés et de la préparation avant de débuter l’installation. L’absence ou l’inadaptation d’un outil peut transformer une opération de quelques minutes en une tâche laborieuse et peu précise. Les professionnels savent que le succès réside dans la préparation matérielle minutieuse.
La perceuse électrique constitue le point de départ. Pour un perçage efficace et net, une scie trépan ou scie cloche de 67 mm de diamètre s’impose comme l’outil incontournable permettant de créer l’ouverture circulaire de dimension appropriée. Cet accessoire, lorsqu’il est utilisé correctement, génère un trou régulier et sans éclats, condition sine qua non pour un encastrement harmonieux.
Au-delà du perçage, d’autres équipements jouent un rôle structurant dans le processus. Un mètre ruban assure une localisation précise de l’emplacement de la boîte sur le mur, tandis qu’un crayon permet de marquer les repères. Pour la manipulation et la préparation des conducteurs électriques, une pince à dénuder et une pince coupante deviennent indispensables. Un tournevis, de préférence de bonne qualité, facilite la manipulation des différentes vis de fixation et de serrage.
La sécurité personnelle ne doit jamais être négligée : des lunettes de protection sont impératives lors des travaux de perçage, car les éclats de matériau projetés représentent un risque réel pour les yeux. Au-delà de ces équipements personnels, il convient de s’assurer de disposer des conducteurs électriques adéquats, d’une gaine isolante compatible, et de tous les accessoires de fixation fournis avec la boîte d’encastrement.
- 🔧 Perceuse électrique (puissance minimale recommandée : 600W)
- 🛠️ Scie trépan de 67 mm de diamètre
- 📏 Mètre ruban d’au moins 5 mètres
- ✏️ Crayon de marquage (de préférence gras)
- 🔌 Pince à dénuder (pour conducteurs 1,5 à 6 mm²)
- ✂️ Pince coupante de qualité professionnelle
- 🔩 Tournevis isolé (plat et cruciforme)
- 👓 Lunettes de protection (norme EN 166)
- ⚡ Multimètre pour vérifier l’absence de tension
- 🧤 Gants de travail adaptés à l’électricité
Les lunettes de protection sont cruciales lors du perçage. Elles protègent vos yeux des éclats de matériaux qui peuvent être projetés à grande vitesse.
Les étapes concrètes pour installer une boîte d’encastrement avec précision 📍
L’installation proprement dite obéit à une séquence logique et incontournable, où chaque phase prépare la suivante. Ignorer ou bâcler une étape compromet la qualité globale du travail. Le respect méticuleux de cette progression garantit une pose conforme et durable.
La préparation du mur et le repérage de l’emplacement
Avant tout perçage, une étape essentielle consiste à déterminer précisément le lieu d’implantation de la boîte. Les normes recommandent généralement une hauteur comprise entre 1,20 et 1,40 mètre du sol pour les interrupteurs et prises standards, bien que certains usages spécifiques puissent justifier d’autres hauteurs. Une localisation cohérente sur plusieurs points de la même pièce contribue à l’harmonie et à la praticabilité de l’installation.
Une fois l’emplacement déterminé, il convient de délimiter la zone avec un crayon, en marquant le centre du futur perçage. À cette étape, la vérification de l’absence d’obstacles derrière le mur revêt une importance capitale. Un détecteur de métaux permet d’identifier la présence éventuelle de canalisations électriques préexistantes, de tuyauteries ou de structures métalliques qui pourraient compromettre la pose. Cette vérification préalable évite les dommages matériels et les risques d’électrocution.
La mise hors tension du circuit constitue une mesure de sécurité non négociable. Même pour une simple pose de boîte d’encastrement, avant de débuter les travaux, il faut localiser le disjoncteur correspondant au circuit et le mettre en position d’arrêt. Un vérificateur d’absence de tension (multimètre ou testeur spécialisé) doit ensuite confirmer l’absence de courant sur la zone de travail, élément déterminant pour réduire les risques d’accident.
Le perçage du trou de dimensions appropriées
La scie trépan de 67 mm de diamètre permet de créer l’ouverture circulaire requise. L’utilisation correcte de cet outil repose sur plusieurs paramètres : une vitesse de rotation modérée (entre 600 et 900 tours/minute selon le matériau), une pression constante mais sans forcer, et une position stabile de la perceuse pour assurer la verticalité. Un outil incliné ou mal positionnné génère des bords irréguliers et compromet l’ajustement ultérieur de la boîte.
Lors du perçage dans une plaque de plâtre, le passage de l’outil laisse généralement des éclats. Le port de lunettes de protection devient à ce moment critique. Pour les cloisons pleines (brique, béton), l’opération demande davantage de pression et, souvent, l’usage d’une foret adaptée à la maçonnerie. La qualité du trou détermine directement la facilité d’installation de la boîte : un trou régulier et bien dimensionné facilite l’enfoncement et assure un encastrement harmonieux.
L’insertion et la fixation de la boîte d’encastrement
Une fois le trou réalisé, les conducteurs électriques doivent être introduits dans la gaine isolante fournie avec la boîte, ou directement dans la boîte selon le système employé. Les extrémités des fils doivent être dénudées d’environ 10 millimètres pour permettre un raccordement électrique adéquat. Cette longueur de dénudage est standardisée pour optimiser le contact tout en minimisant les risques d’exposition aux parties conductrices.

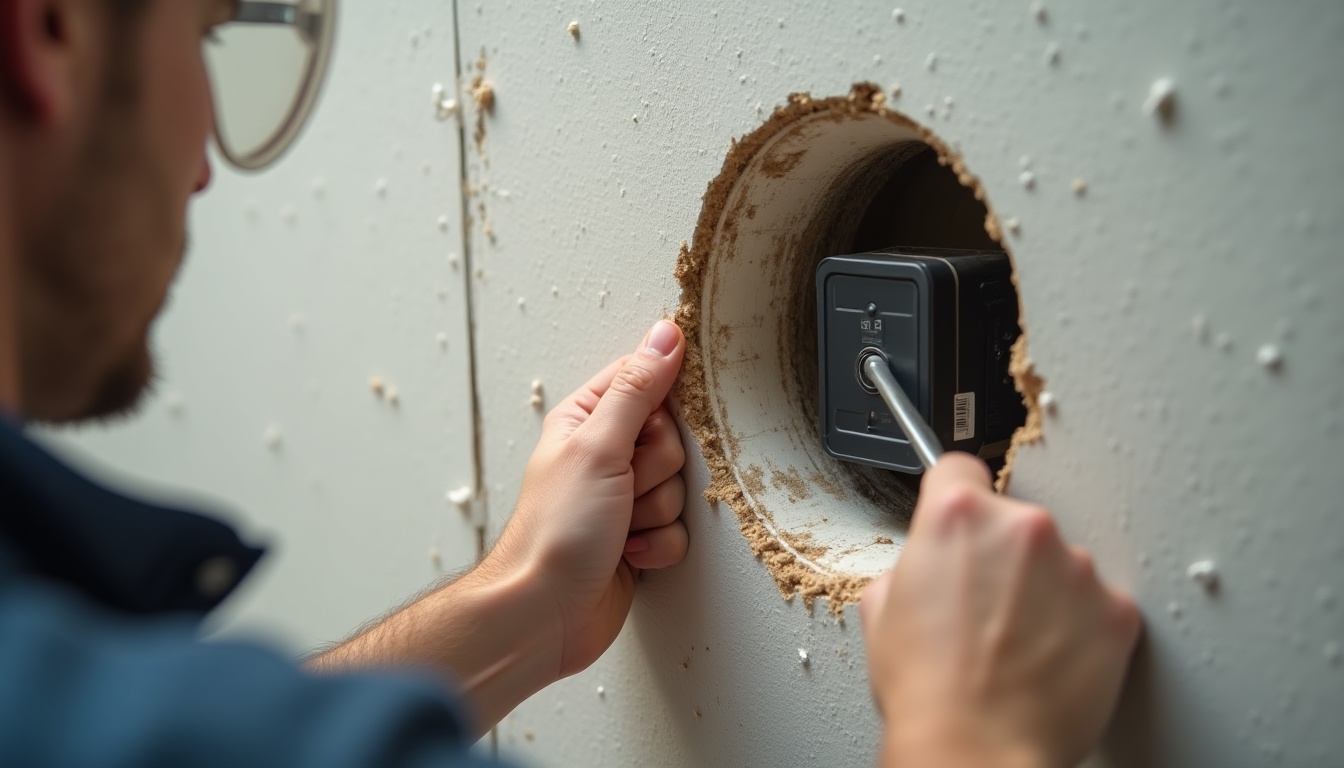

Les fils ainsi préparés passent ensuite dans l’opercule (l’ouverture) de la boîte d’encastrement avant que celle-ci ne soit enfoncée dans le trou percé. L’enfoncement doit être progressif et régulier. Pour les boîtes équipées de pattes de fixation ressort (cas des cloisons sèches), l’enfoncement provoque le mécanisme de verrouillage des pattes contre la face arrière du mur, assurant une fixation solidaire. Pour les boîtes de maçonnerie, un enduit de scellement spécifique ou du mortier peut être nécessaire.
Une fois la boîte positionnée, il est impératif de vérifier son alignement vertical et horizontal à l’aide d’un niveau. Une boîte mal alignée compromet l’esthétique de l’installation et crée des difficultés lors de la mise en place de l’appareillage (prises, interrupteurs). Le serrage des vis actionnant les pattes de fixation doit être effectué de manière progressive et équilibrée, sans forcer excessivement pour éviter la déformation de la boîte.
Le raccordement des conducteurs et la finalisation
L’étape du raccordement demande une compréhension claire du code couleur et de la fonction de chaque conducteur. La norme NFC 15-100 définit précisément ces conventions : le fil neutre (bleu) se connecte au port marqué « N », le fil de terre (bicolore vert/jaune) se connecte au centre ou au symbole de terre, et le fil de phase (noir, marron ou rouge, selon la convention locale) se connecte au port « L ». Respecter cette convention est non seulement obligatoire sur le plan réglementaire, mais elle garantit également le fonctionnement correct et la sécurité de l’installation.
Les connexions s’effectuent généralement à l’aide de connecteurs à ressort ou de bornes à vis, selon le modèle de boîte. Ces connecteurs doivent assurer un contact fiable et durable. Une fois les connexions effectuées, il convient de vérifier à nouveau que chaque fil est fermement maintenu et ne présente aucun risque de déconnexion accidentelle. Un test léger de traction sur chaque conducteur confirme sa fixité.
L’installation se conclut par la mise en place du couvercle ou du clapet de protection de la boîte, puis le rebouchage de la saignée (s’il existe une tranchée dans le mur contenant les conducteurs) à l’aide d’un enduit approprié et d’une spatule. Cette phase finale, bien que souvent négligée, contribue à l’aspect esthétique et à la protection contre la poussière et l’humidité. Une fois l’enduit sec, la zone peut être poncée légèrement pour une finition lisse, puis repeinte si nécessaire.
Avant de percer un mur, utilisez un détecteur de métaux pour éviter de toucher des câbles électriques ou des tuyaux dissimulés.
Les erreurs courantes à éviter lors de l’installation d’une boîte d’encastrement ⚠️
L’expérience des professionnels et les statistiques d’accidents électriques domestiques révèlent que certaines erreurs reviennent avec récurrence. Identifier ces pièges permet d’améliorer la qualité du travail et d’éviter des complications ou des risques.
Le choix inapproprié de la boîte d’encastrement par rapport au matériau du mur
Une erreur fréquente consiste à sélectionner un modèle de boîte incompatible avec le type de cloison. Installer une boîte de maçonnerie dans une plaque de plâtre sans adaptation, par exemple, peut mener à une fixation insuffisante et à un risque de décrochage ultérieur. Inversement, utiliser une boîte pour cloison sèche dans une maçonnerie ne fournira pas une ancrage adéquat. Cette erreur découle souvent d’une confusion au moment de l’achat ou d’une mauvaise compréhension des spécifications du produit.
La vérification préalable des caractéristiques techniques de la boîte vis-à-vis du type de cloison est donc une étape du diagnostic qu’il ne faut pas sauter. Les revendeurs spécialisés et les notices de produit fournissent cette information clairement. Une petite erreur à ce stade peut se révéler très problématique lors du perçage ou de la fixation.
L’insuffisance de vérification avant le perçage
Percer sans vérifier la présence d’obstacles cachés (tuyauteries, câbles électriques, structures métalliques) demeure une pratique dangereuse. Les accidents résultant de la perforation accidentelle d’une canalisation d’eau ou d’un câble électrique existant génèrent des dégâts importants et des risques de sécurité. L’utilisation d’un détecteur de métaux et, si possible, d’un détecteur de câbles électriques, doit être systématique, même dans des cas apparemment simples.
Les raccordements incorrects des conducteurs
Inverser les fils de phase et de neutre, ou raccorder le fil de terre au mauvais endroit, représente une défaillance critique pouvant entraîner des dysfonctionnements ou des risques d’électrocution. Ces erreurs découlent souvent d’une méconnaissance des normes de couleur ou d’une inattention lors de la phase de raccordement. Une revue systématique des connexions avant fermeture de la boîte doit devenir un réflexe.
De plus, une mauvaise dénudation des fils (dénudage incomplet ou excessif) peut causer des problèmes de contact ou d’isolation insuffisante. La dénudation doit correspondre exactement à la profondeur requise par le connecteur, généralement autour de 10 millimètres pour les applications standard.
L’absence de mise hors tension du circuit
Certains bricoleurs négligent la mise hors tension du circuit sous prétexte que la boîte elle-même ne transporte pas de courant à l’état « vide ». Cette logique s’avère trompeuse si les conducteurs existants sont déjà alimentés ou si un court-circuit accidentel se produit lors du travail. La coupure du courant doit être effective avant toute intervention sur les éléments du circuit.
Les bonnes pratiques pour garantir une installation conforme et durable 🎯
Les marques reconnues comme Legrand et Schneider Electric garantissent souvent une meilleure qualité et durabilité de leurs produits électriques.
Au-delà du respect des étapes techniques, certains principes généraux orientent une installation vers la conformité et la pérennité. Ces bonnes pratiques transcendent le simple suivi d’une procédure et impliquent une réflexion globale sur la qualité du travail.
La sélection de matériaux de qualité reconnue
Le choix de composants de qualité issue de fabricants reconnus (Legrand, Schneider Electric, Eur’Ohm, pour citer les principaux) influence directement la durabilité et la sécurité de l’installation. Ces marques investissent dans la recherche et développement pour assurer la conformité aux normes évolutives et la robustesse de leurs produits. Une boîte d’encastrement bon marché peut présenter des défauts cachés : isolants fragiles, pattes de fixation inadéquates, matériaux inflammables. À long terme, l’investissement dans des matériaux de qualité se révèle plus économique que la correction ultérieure de défaillances.
Le respect scrupuleux des normes en vigueur
La norme NFC 15-100 n’est pas une simple recommandation ; elle constitue le fondement légal et technique de toute installation électrique dans les bâtiments français. Cette norme impose des règles précises concernant les diamètres de perçage, les distances minimales par rapport à d’autres éléments de construction, les profondeurs minimales de boîtes selon leur usage, et bien d’autres paramètres. La conformité à cette norme est vérifiée lors des inspections de sécurité ou des travaux d’amélioration énergétique (audit BBC).
Le non-respect de ces normes peut avoir des conséquences légales (responsabilité civile en cas de sinistre) ou assurantielles (refus de couverture en cas de dommage). Pour les projets importants ou pour les propriétaires soucieux de conformité totale, l’intervention d’un électricien professionnel certifié demeure recommandée.
L’importance de la documentation et des vérifications finales
Documenter chaque installation (photographies, relevés, listes des matériaux utilisés) facilite les contrôles ultérieurs et les interventions de maintenance. Une vérification finale systématique, effectuée à l’aide d’un multimètre ou d’un testeur électrique, permet de s’assurer que les connexions sont correctes et qu’aucune fuite électrique ne s’est produite. Cette étape de contrôle doit devenir aussi systématique que le test en fin de cuisine d’un restaurant : elle confirme que le travail a atteint le niveau de qualité attendu.
L’installation d’une boîte d’encastrement, bien qu’elle apparaisse simple en surface, représente une opération qui demande de la rigueur, de la préparation et une compréhension des principes de sécurité électrique. Chaque étape, du choix du matériau au raccordement final en passant par le perçage, porte une responsabilité quant à la qualité et la durabilité de l’ensemble de l’installation électrique. Les bricoleurs avertis reconnaissent que cet investissement initial en temps et en attention prévient les problèmes futurs et sécurise leur environnement résidentiel. Pour les cas complexes, les installations neuves d’envergure ou les doutes de conformité, l’appel à un professionnel certifié demeure le choix le plus prudent et le plus assurant.
